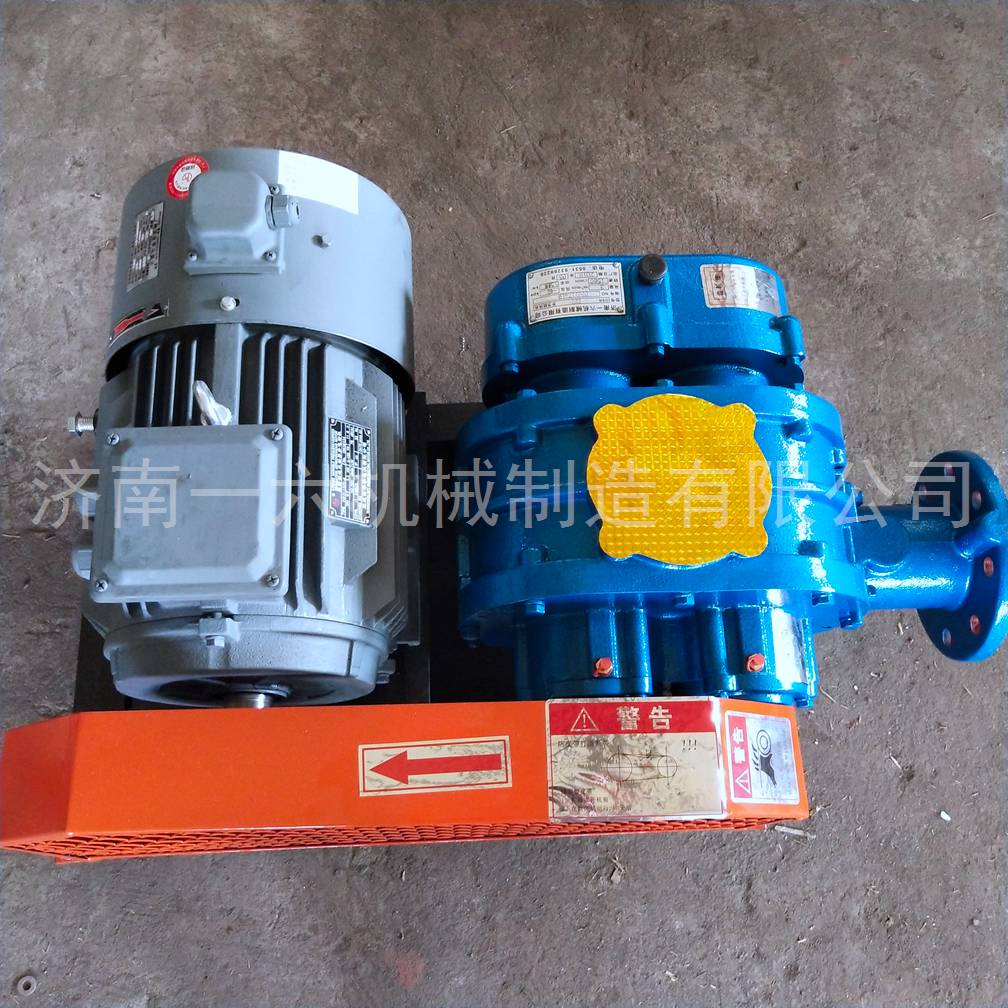

羅茨鼓風機的結構及故障判斷
一、羅茨鼓風機結構組成
完整的鼓風機由氣缸體，主從動轉子，主從動齒輪，側壁板，軸承，密封件，安全閥，止回閥，過濾器和彈性接頭組成。
二，工作原理
羅茨鼓風機是一種容積式鼓風機。有兩個三葉片葉輪在由殼體和墻板密封的空間中相對于彼此轉動。由于每個葉輪是漸開線或外擺線的包絡線。每個葉輪的三個葉片是相同的，兩個葉輪是相同的，這大大降低了加工難度。葉輪在加工過程中采用數控設備，確保兩個葉輪在中心距離恒定時無論兩個葉輪的位置如何都能保持一定的最小間隙，從而保證氣體泄漏在允許范圍內。
兩個葉輪以相反的方向轉動，因?yàn)槿~輪和葉輪，葉輪和殼體，葉輪和墻板之間的間隙非常小，因此進氣口形成真空狀態，空氣進入進氣室在大氣壓力的作用下，然后，每個葉輪的兩個葉片與墻板和殼體形成一個密封腔，進氣腔的空氣通過密封連續地進入排氣腔在葉輪旋轉過程中由兩個葉片形成的空腔，氣室內的葉輪相互嚙合，使兩個葉片之間的空氣被擠出，使連續運轉，空氣從進氣口連續送出到排氣口，這是羅茨鼓風機整個工作過程。
三，故障判斷
①轉子相互摩擦或與氣缸摩擦
②風扇有大的過載
③檢查輸送氣體的壓力和溫度；檢查轉子和氣缸的狀況
④雜質可能通過鼓風機進入，必須檢查鼓風機
⑤如果羅茨鼓風機內有污垢，則必須清潔。
2，運行噪音異常
①轉子之間或轉子與氣缸之間的相互摩擦（調整間隙）
②齒輪間隙過大（更換分配齒輪）
③軸承損壞或間隙過大（更換軸承）
轉子腔內雜質沉積引起的轉子不平衡（清潔轉子）
3，風扇過熱
①過濾器中有污垢，導致空氣流動太慢（清潔或更換過濾器）
②吸入壓力和排氣壓力之間的壓差過大（檢查燃?xì)夤艿阑虬踩y設置）。
④油位和油粘度太高（更換油類型并調整油位）
⑤轉子之間或轉子與氣缸之間的內部間隙過大（檢查轉子和軸承）
4，進氣量太低
①進氣側有過大的真空（清潔檢查過濾器）
⑤間隙過大（檢查風扇）
5，輸入功率太高
①操作條件與訂單中提到的操作條件不同。
②檢查進氣側的真空值（過濾器是否被污染）
